menghubungkan 3 buah laptop dengan menggunakan switch

-

Tutorial Menghubungkan 3 Laptop Dengan Switch/Hub

Siapkan kabel LAN dengan konfigurasi Straight, HUB / Switch, dan Laptop. Hubungkan ujung konektor pada port ethernet di Laptop dan konektor satunya di hubungkan ke HUB/Switch, lihat gambar berikut:


Setting IP Address.
Setelah kita sudah menyiapkan koneksi  fisiknya, kemudian agar keTiga Laptop dapat saling bisa berkomunikasi,  maka harus diset IP address pada masing-masing Laptop ( Laptop A,B,C
Langkah-langkahnya sebagai berikut :
capturenya saya pakai Windows 7
• Klik Start – Control Panel – Network And Sharing Center – Change Adapter Setting
• Kemudian klik Local Area Connection
• kemudian klik kanan lalu pilih Properties

• Klik Internet Protocol Version 4(TCP/IPv4)
• kemudian pilih Properties

• Pilih Use the following IP address
• Isikan IP address : 192.168.10.1
• Subnet mask : 255.255.255.0
• Klik OK
Setting Ip Laptop A selesai.
Lakukan langkah yang sama untuk Laptop B,C yang beda adalah dalam mengisi IP address
• Untuk komputer B, isi IP address dengan : 192.168.10.2
• Untuk komputer C, isi IP address dengan : 192.168.10.3
Selesai sudah pemberian alamat IP address untuk ketiga Laptop.
• Untuk mengecek koneksi Laptop A,B,C dapat dilakukan dengan perintah ping

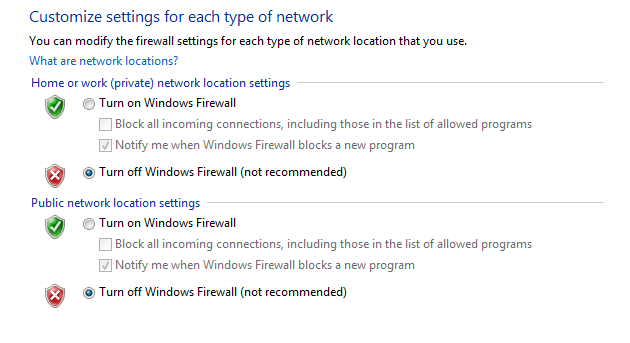

(untuk dapat melakukan perintah ping, offkan/matikan terlebih dahulu Windows Firewallnya, masuk dari Control Panel–> Windows Firewall –> Turn off Windows Firewall)
Jika Sudah...
Perintah Ping dari Laptop A ke Laptop B
• Di Laptop A masuk ke Command prompt
Start – Accessories – Command Prompt

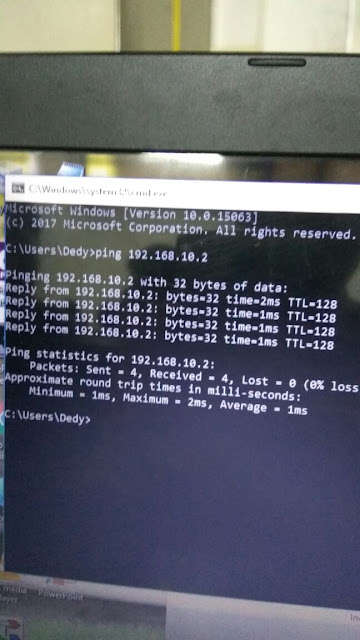

• Pada jendela Command Prompt ketik : Ping 192.168.10.2   kemudian tekan Enter dan Hasilnya....

•  Lakukan juga perintah ping dari setiap Laptop untuk mengecek koneksi apakah sudah benar/terhubung atau belum.
Terima kasih sudah berkunjung.. Mohon maaf apabila ada kesalahan dalam penulisan artikel tersebut, mohon dimaaf kan..

sumber :
https://adenurman09.blogspot.com/2018/04/tutorial-menghububgkan-3-laptop-dengan.html
